產品[
ZH2365超聲波探傷儀 美國
]資料
產品名稱:
ZH2365超聲波探傷儀 美國
產品型號:
ZH2365
產品展商:
美國
產品文檔:
*相關文檔
簡單介紹
產品簡介:
NKC/VBSN60數字超聲波探傷儀能夠快速便捷、*損傷、地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，**應用于電力、石化、鍋爐壓力容器、鋼結構、**、航空航天、鐵路交通、汽車、機械等領域。它是*損檢測行業的儀器。
ZH2365超聲波探傷儀 美國
的詳細介紹

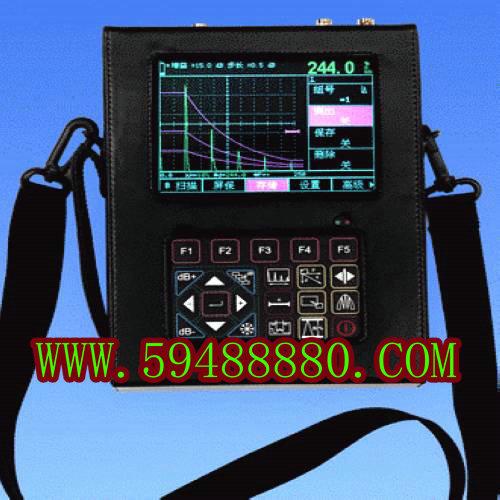

超聲波探傷儀 美國
型號：NKC/VBSN60
|
貨號：ZH2365
|
|
產品簡介:
NKC/VBSN60數字超聲波探傷儀能夠快速便捷、*損傷、地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，**應用于電力、石化、鍋爐壓力容器、鋼結構、**、航空航天、鐵路交通、汽車、機械等領域。它是*損檢測行業的儀器。
特點：
■NKC/VBSN60是當前進的數字超聲波探傷儀。
●100個*立探傷通道、*寬的頻率范圍及*高的指標具有水平
●采用2009新一代高速CPU處理探傷數據，提高了探傷效率。
●*小的重量和體積，滿足了高空作業等工況下攜帶的方便。
●數字
●真彩顯示器：五種顏色可選、亮度可調
●***鋰電池，連續工作7小時
●與計算機通訊，可自動生成探傷報告
●實時顯示SL、EL、GL、RL定量值
自動化功能
●自動校準：自動測試“探頭零點”、“K值”、“**”及“材料聲速”；
●自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
●自由切換三種標尺（深度d、水平p、距離s），滿足不同的探傷標準要求和探傷工程師的標尺使用習慣；
●自動增益：自動將波形調至屏高的80%，**提高了探傷效率；
●自動錄制探傷過程并可以進行動態回放；
●自動φ值計算：直探頭鍛件探傷，找準缺陷高波自動換算孔徑ф值；
●自動DAC、AVG曲線自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償，滿足**探傷標準；
●自動分析并顯示回?fù)軈?shù)
放大接收
●硬件實時采樣：150MHz，波形高度保真
●閘門信號：單閘門、雙閘門，峰值或邊緣讀數
●增益調節：手動調節110dB（0.2dB、0.5dB、1dB、2dB、6dB、12dB步進）或自動調節至屏高的80%
探傷功能
●曲線包絡和波峰記憶：實時檢索并記錄缺陷高波
●φ值計算：直探頭鍛件探傷找準缺陷高波自動換算
●動態錄制：實時動態錄制波形，并可存儲、回放
●缺陷定位：實時顯示水平值L、深度值H、聲程值S
●缺陷定量：實時顯示SL、EL、GL、RL定量值
●實時顯示孔狀缺陷Φ值
●缺陷定性：通過波形，人工經驗判斷
●曲面修正：曲面工件探傷，修正曲率換算
●B型掃描：實時掃查，描述缺陷橫切面
聲光報警
●閘門報警：進波報警、失波報警
●DAC報警：自由設置SL、EL、GL、RL報警
數據存儲
●100個*立探傷通道(通道數量可根據用戶需求擴展，多擴展至300個），可自由輸入**行業探傷標準，方便存儲、調用、與計算機通訊
●內存300幅探傷波形及數據，實現存儲、調出、打印、與計算機通訊傳輸。
●內存30000個厚度值
時鐘記錄
實時探傷日期、時間的跟蹤記錄，并存儲
控制接口
高速USB、RS232兩種接口與計算機通訊
屏幕保護
5 種顏色自由切換，待機時可關閉屏幕或顯示字幕，省電并延長使用壽命
電源
**能鋰電池供電，連續工作7小時，鋰電池可自由*換
直接連接220V電源工作
充電的同時探傷儀正常工作
參數
|
掃描范圍：
|
0～10000mm鋼縱波
|
|
工作頻率：
|
0.25MHz～20MHz
|
|
垂直線性誤差
|
≤2.5%
|
|
水平線性誤差
|
≤0.1%
|
|
靈敏度余量
|
＞65dB（深200mmΦ2平底孔）
|
|
分辨力
|
＞40dB（5N14）
|
|
動態范圍
|
≥36dB
|
|
噪聲電平：
|
＜8%
|
|
硬采樣頻率
|
150MHz
|
|
重復發射頻率
|
100~1000HZ
|
|
聲速范圍
|
1000～20000（m/s）
|
|
工作方式
|
單晶探傷、雙晶探傷、穿透探傷
|
|
數字抑制
|
（0～80）%，不影響線性與增益
|
|
工作時間
|
連續工作7小時以上（鋰電池）
|
|
環境溫度
|
（-20～70）℃（參考值）
|
|
外型尺寸
|
240×180×50（mm
|
標準配置
1. NKC/VBSN60主機 1臺
2. 直探頭 1個
3. 斜探頭 1個
4. 9V電源適配器 1個
5. 探頭連接線 2根
6. 產品包裝箱 1個
7. 使用說明書 1本
8. 合格證、裝箱卡、保修卡 1套
|
|
